Common NC Program-WA31M

1. Machining program listing

main program

N0010 M03 G01 G54 X0 Y0 Z-1 S1000 F1000

N0020 G20 N50 P1=-3

N0030 G20 N50.2 P1=-6

N0040 M02

subprogram:

M50.cnc

N0010 G22 N50

N0020 G00 Z2

N0030 G41 G01 X0 Y0 F100

N0040 G01 ZP1

N0050 Y20

N0060 G02 X60 Y20 I30 J0

N0070 G01 Y0

N0080 X45

N0090 G03 X15 Y0 I-15 J0

N0100 G01 X-5 Y0

N0110 G00 Z2

N0120 G40 G01 X0 Y0

N0200 G24

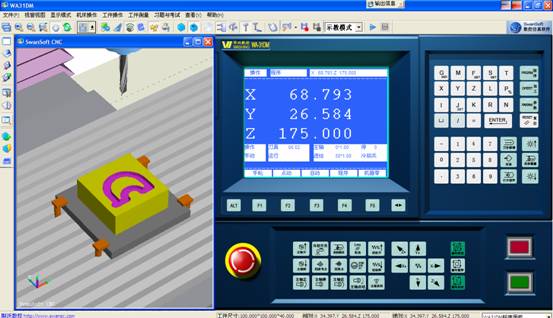

2. 3DM machining window
3. Two-dimensional machining trochoid
